Особенности использования кабеля силового АСБ

Кабели силовые применяются в системах электропередачи от электроснабжения и жилых и коммунальных предприятий к потребителям и в основном предназначены для линий напряжением 0, 4-6-10-35 кВ. Существуют также модификации, выдерживающие напряжение от 220 до 330 кВ.

Приложение CRS

Современный кабель силовой АСБ предназначен для передачи и распределения электрической энергии в стационарных установках в электрических сетях на номинальное напряжение 10 кВ с номинальной частотой 50 Гц.

  • Допустимая разница уровней между самой высокой и самой низкой точкой расположения кабеля не более 15 м
  • Для прокладки в грунте (траншее) с низкой и средней агрессивностью
  • Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Группировка допускается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом должна применяться пассивная противопожарная защита
  • Их применяют, когда есть риск механического повреждения кабеля.

Конструктивные особенности кабеля

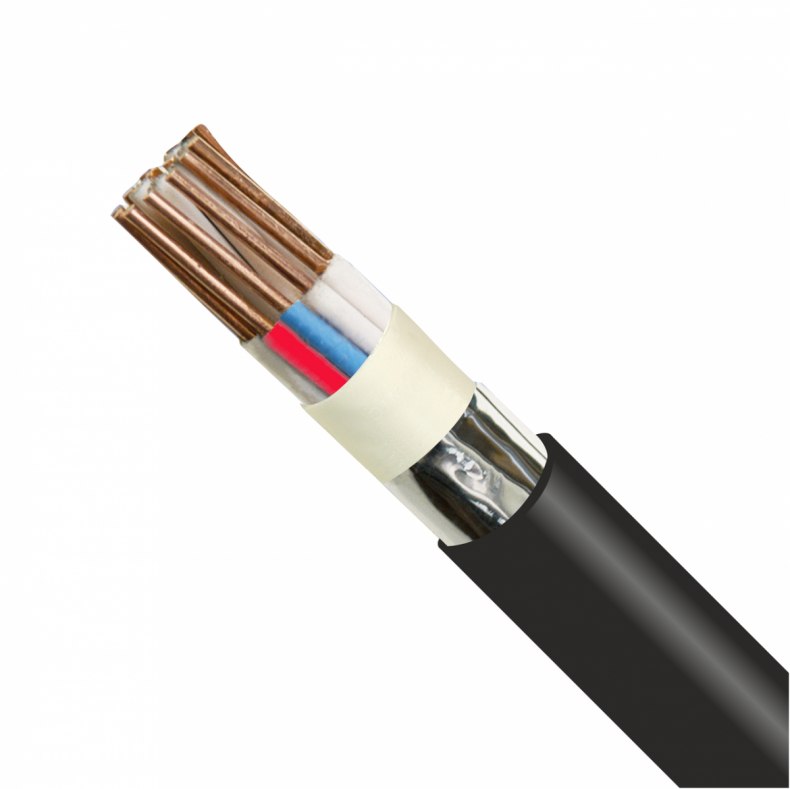

Сложность конструкции можно увидеть на кабеле ASB, так как каждый провод содержит следующие элементы и слои (представлены по порядку от середины (жилы) к внешней оболочке):

  • Алюминиевые жилы круглого или секторного сечения, состоящие из одной или нескольких скрученных проволок;
  • Промежуточный утеплитель из ткани, пропитанной специальной клеевой смесью;
  • Гильза из свинцовых пластин;
  • Наполнитель «подушка», в зависимости от модели, представлен в виде гофрированной бумаги или полиэтилентерефталата;
  • Промежуточные панели из огибающих стальных листов;
  • Наружная оболочка из смеси битума и стекловолокна.

Как выбрать марку и состав кабеля питания

Чтобы выбрать правильный силовой кабель, необходимо учитывать, где он будет проложен и в какой среде будет использоваться. В строительной практике большинство электротехников используют простую расчетную формулу: медный кабель сечением 1 мм2 может пропустить ток 10 А или мощность 2, 2 кВт, а для 8, 0 кВт потребуется 36 А. При этих параметрах силовой кабель достаточно – 4 мм2. Этот расчет является наиболее правильным для модификаций с площадью сечения до 6 мм2. Для больших сечений потребуются специальные таблицы допустимых токовых нагрузок. Кроме того, необходимо учитывать, что при одинаковой нагрузке сечение алюминия выбирают ок на 30% больше, чем у медной секции.

Площадь круглого сечения проводника рассчитывается по известной формуле окружности. В том случае, если проводов в нем много, сечение равно сумме площадей всех ТПЖ. Радиус одиночной жилы измеряют штангенциркулем, а тонких проволок микрометром.

Важной особенностью силового кабеля является выбор материала токопроводящих жил. Они производятся как в алюминиевом, так и в медном ТПЖ, но по возможности предпочтительны медные жилы, так как они устойчивы к коррозии, обладают отличной электропроводностью, устойчивы к деформации и огню.
